Cuando dos plantas eligen el mismo sistema de transporte neumático y obtienen resultados distintos: la diferencia está en el recorrido

Dos plantas del mismo sector deciden mover el mismo ingrediente. Las dos comparan proveedores, las dos piden asesoramiento y las dos acaban eligiendo la misma tecnología de transporte neumático. Sobre el papel, compraron lo mismo.

Un año después, una de las dos tiene una línea que funciona sin que nadie piense en ella. La otra convive con atascos periódicos, un consumo más alto del previsto y un tramo de tubería que hay que revisar cada pocos meses.

La paradoja es que nadie se equivocó eligiendo la tecnología.

Lo que cambió fue el recorrido que tiene que hacer el ingrediente dentro de cada planta. Cuántas veces gira, cuánta distancia cubre, cuántos destinos comparten la misma línea y cómo se resuelven los puntos donde el producto entra y sale del sistema.

Esa parte no viene en ningún catálogo. El trazado se diseña encima de la planta que ya existe, con sus columnas en medio y sus alturas contadas, y en el diseño de sistemas de transporte neumático suele pesar tanto como la tecnología que va conectada a sus extremos.

Este artículo trata de esa conversación: qué decide realmente el recorrido, cómo saber si el problema de tu instalación está ahí y qué información hay que poner sobre la mesa antes de pedir un presupuesto para que dos ofertas sean comparables de verdad.

1. Qué es el trazado y qué parte del resultado decide

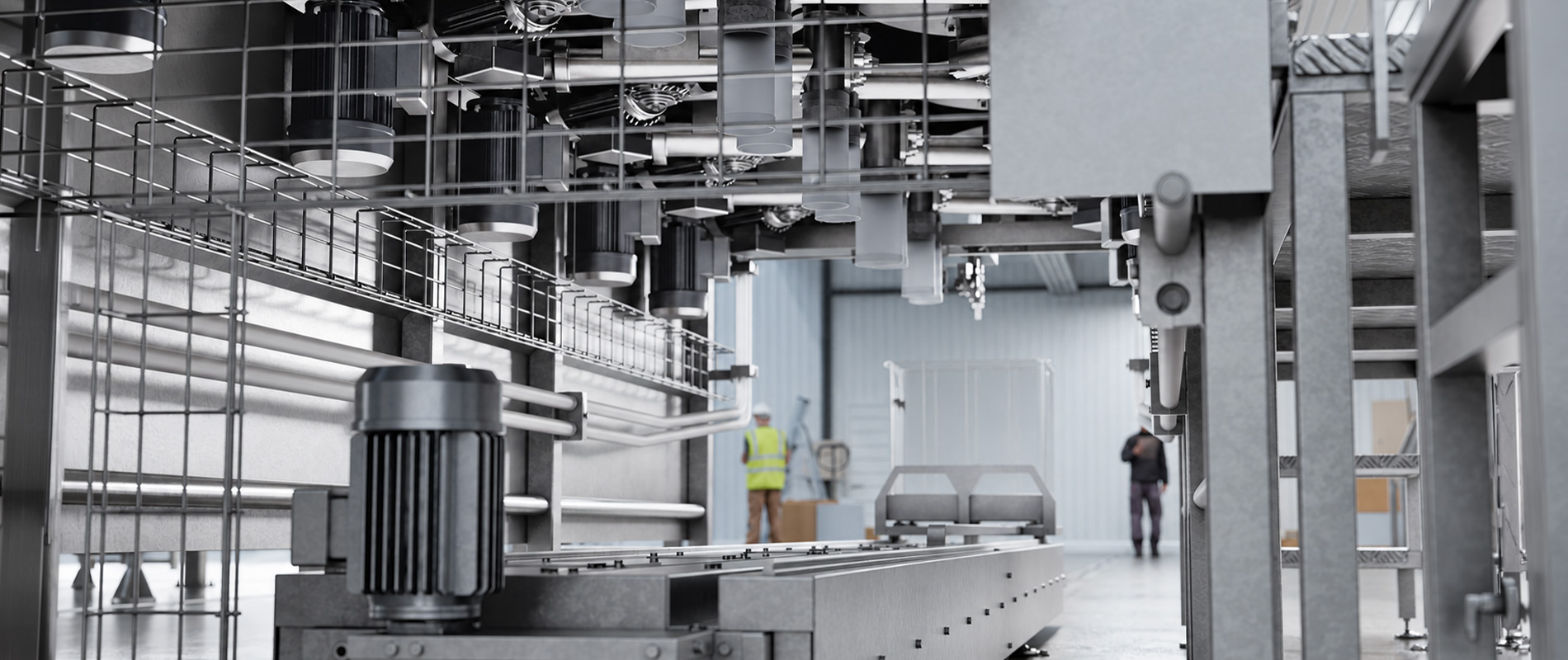

El trazado es el camino físico que recorre el ingrediente desde donde se carga hasta donde se descarga, con todas sus curvas, sus tramos verticales, sus bifurcaciones y sus puntos de transición.

Es la parte del proyecto que no se compra: se dibuja sobre la planta real que ya existe.

Y condiciona bastante más de lo que suele suponerse. Un mismo soplante, una misma tubería y un mismo producto pueden dar rendimientos distintos según cómo esté resuelto el recorrido entre los dos extremos.

La razón es sencilla de entender aunque sea laboriosa de calcular. El aire tiene que vencer la resistencia de todo el camino, y esa resistencia se llama pérdida de carga: cada metro, cada giro y cada subida se la comen un poco.

Cuando el trazado suma más resistencia de la prevista, el sistema responde de una de estas cuatro maneras, y ninguna sale gratis:

• Sube la velocidad de transporte para mantener el caudal, con más desgaste de tubería y más castigo al producto.
• Sube el consumo de aire, y con él la factura energética de una línea que trabaja todos los turnos.
• Baja el caudal real por debajo de lo que la producción necesita.
• Aparecen las sedimentaciones, cuando el producto pierde velocidad en algún punto y empieza a depositarse.

Ese último punto es el que más caro sale, porque casi nunca se manifiesta el primer día. Aparece semanas después, en forma de atascos que la planta acaba normalizando como si fueran parte del oficio…

… y para entonces ya nadie los relaciona con una decisión de diseño.

Cuatro variables del recorrido explican buena parte de esas diferencias: los cambios de dirección, la distancia y el desnivel, los destinos que comparten línea y las transiciones.

Vamos una por una.

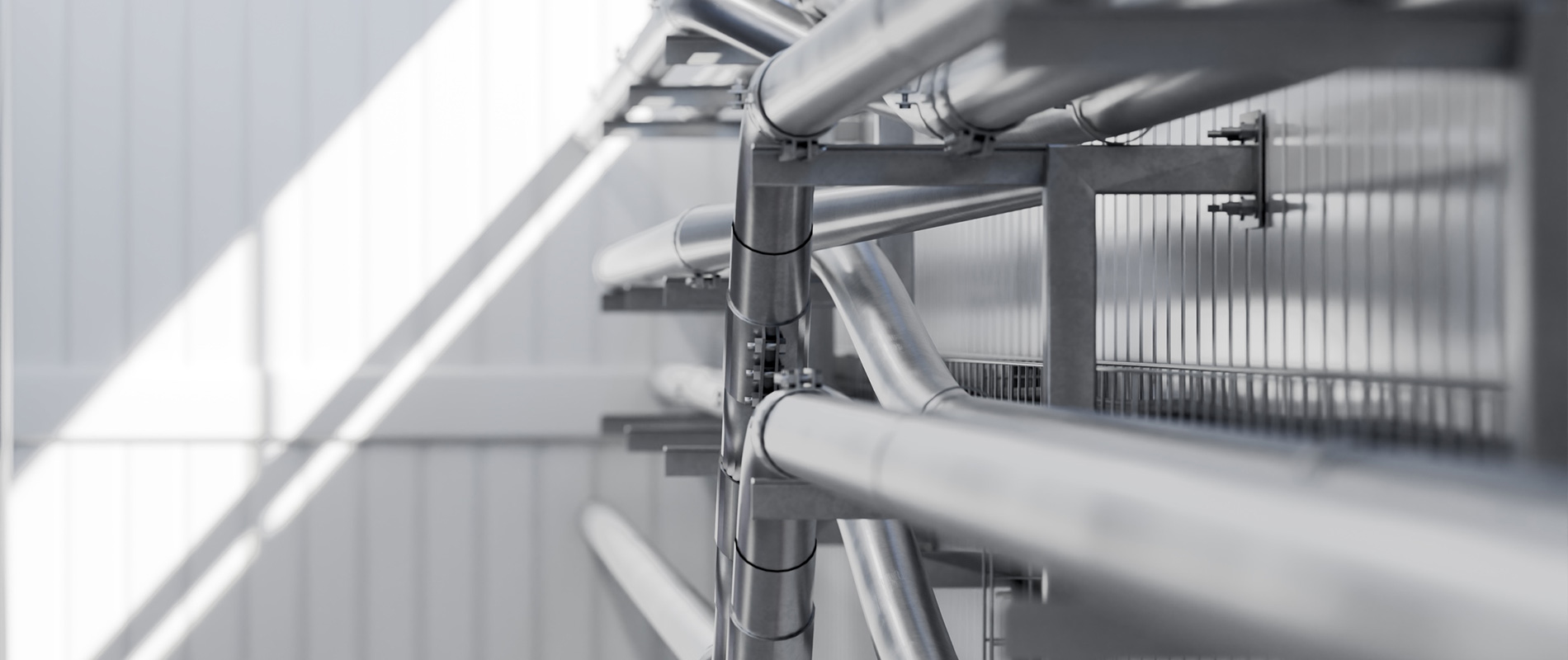

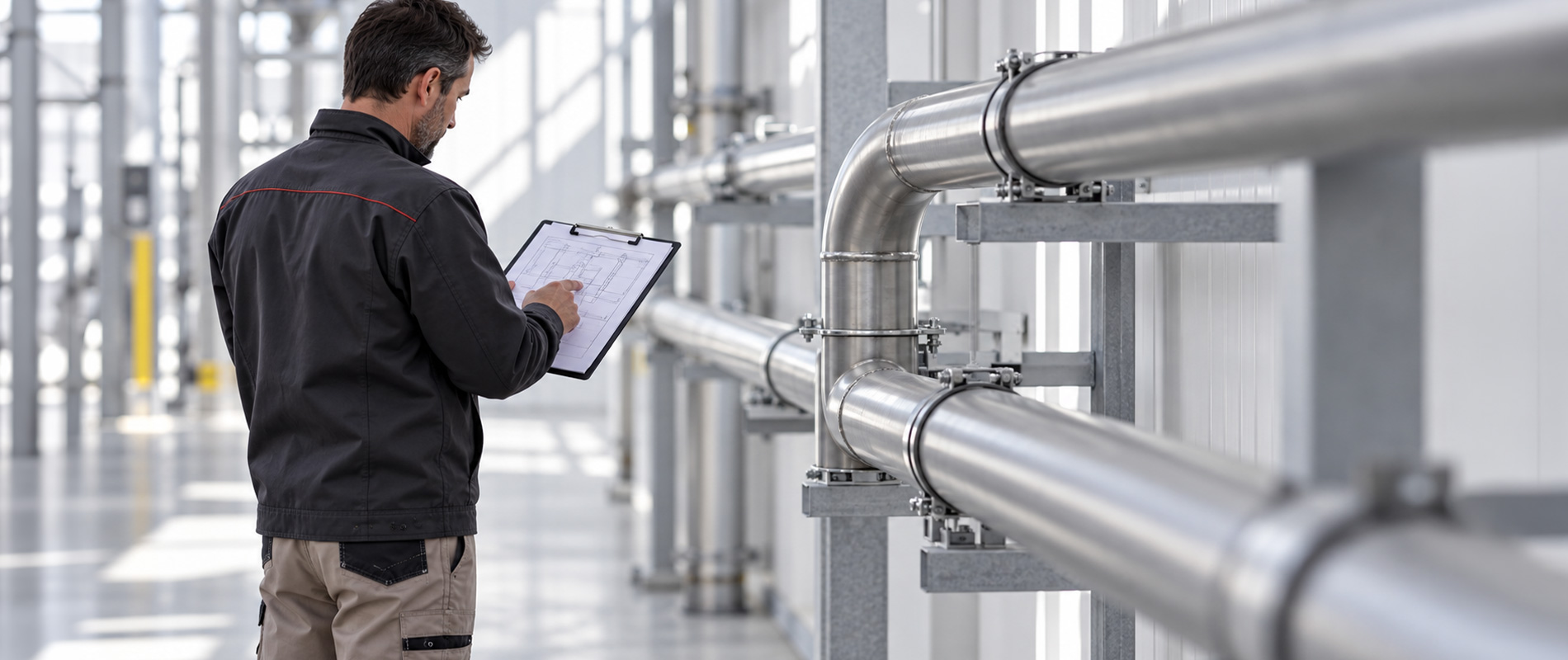

2. Los cambios de dirección: lo que cuesta de verdad un codo

Un codo de 90 grados no cuesta lo que mide. En los métodos de cálculo habituales del sector se le asigna el equivalente a un tramo recto de entre 5 y 12 metros de tubería.

Un giro que ocupa medio metro en el plano puede pesar en el cálculo como un pasillo entero.

Y aquí llega el dato que más dice de este oficio: ese equivalente no es el mismo en todos los criterios de cálculo. El método simplificado suele asignar unos 5 metros por codo, la referencia de Rhodes sube a 7,5 y el método de Agarwal distingue entre codo de radio corto, en torno a 12 metros, y codo de radio largo, en torno a 6.

Que haya varios criterios distintos para la misma pieza es exactamente la señal de que aquí no hay respuesta de catálogo. Hay un ingeniero decidiendo con qué margen trabaja, según el producto, la instalación y lo que se juegue esa línea.

Además de sumar resistencia, cada cambio de dirección concentra otros efectos que suelen aparecer juntos:

• Desgaste en el punto de impacto. El producto golpea siempre en el mismo sitio de la curva, y con materiales abrasivos ese punto marca el calendario de mantenimiento de toda la línea.
• Riesgo de sedimentación. Si el producto pierde demasiada velocidad al girar, puede quedarse, y ese es el origen de muchos atascos recurrentes.
• Castigo al producto. Tras cada impacto el material se frena y hay que volver a acelerarlo, y algunos ingredientes acusan ese trato más que otros.

Por eso el radio de la curva es una decisión de diseño, no un detalle de montaje.

Como referencia, una relación entre radio y diámetro de tubería de aproximadamente 8 a 14 suele considerarse un buen compromiso entre pérdida de carga, desgaste y espacio ocupado.

Un radio más cerrado ahorra espacio y suele salir más barato de montar. Lo que ahorra en la instalación puede acabar pagándose en consumo y en mantenimiento, turno tras turno, durante los quince años siguientes. La cuenta rara vez se hace.

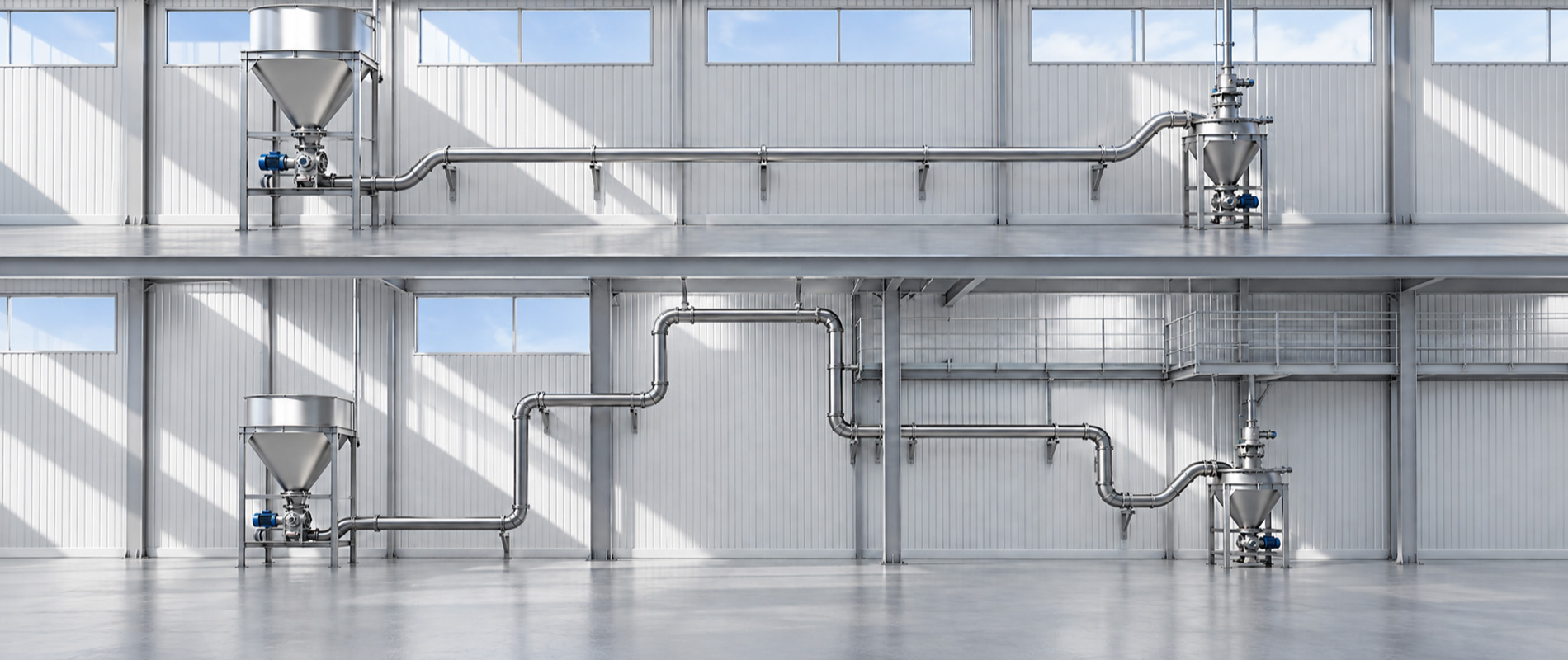

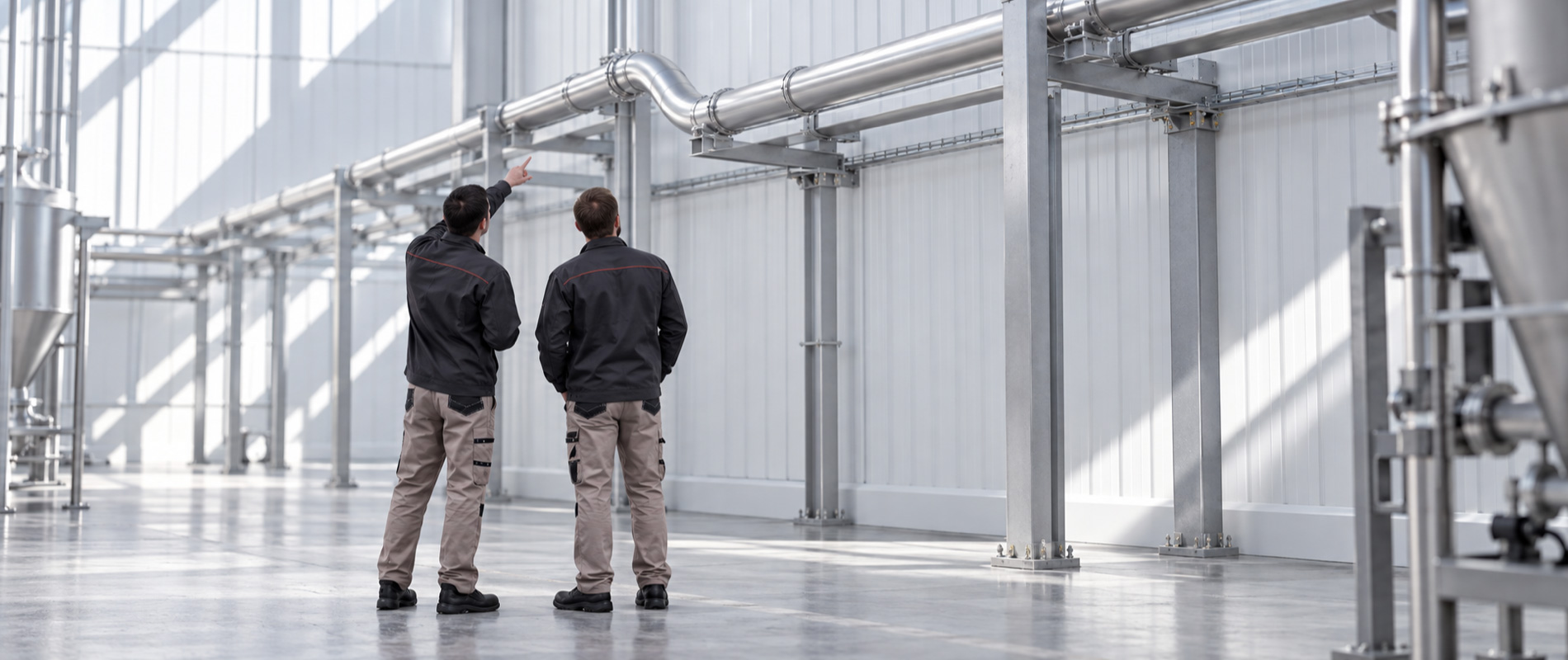

3. La distancia y el desnivel: el plano miente un poco

La distancia que cuenta suma lo horizontal, lo vertical y todas las singularidades del camino. Una regla sobre el plano da siempre un número más optimista que el que va a tener que vencer el aire.

Los ingenieros de proceso trabajan con la longitud equivalente, que traduce el recorrido completo a metros de tubería recta.

En esa traducción hay una regla que sorprende a mucha gente la primera vez que la oye: un tramo vertical suele contar aproximadamente el doble que el mismo tramo en horizontal. (Subir cuesta, también aquí.)

Esto tiene una consecuencia práctica muy concreta para quien está dimensionando un proyecto. Dos plantas separadas por los mismos treinta metros en planta pueden tener longitudes equivalentes muy distintas si una resuelve el recorrido en línea recta y la otra tiene que salvar una estructura, rodear una zona de paso y subir a una entreplanta.

De ahí viene una de las preguntas que más se repiten, y la respuesta honesta incomoda un poco: no existe una distancia máxima universal en transporte neumático. Existe una combinación de producto, caudal, presión disponible y recorrido que se sostiene o no se sostiene.

Por eso, cuando alguien pregunta cuántos metros se pueden cubrir, la contrapregunta útil suele ser cuántos metros equivalentes, y esa cifra solo aparece cuando alguien ha mirado la planta real.

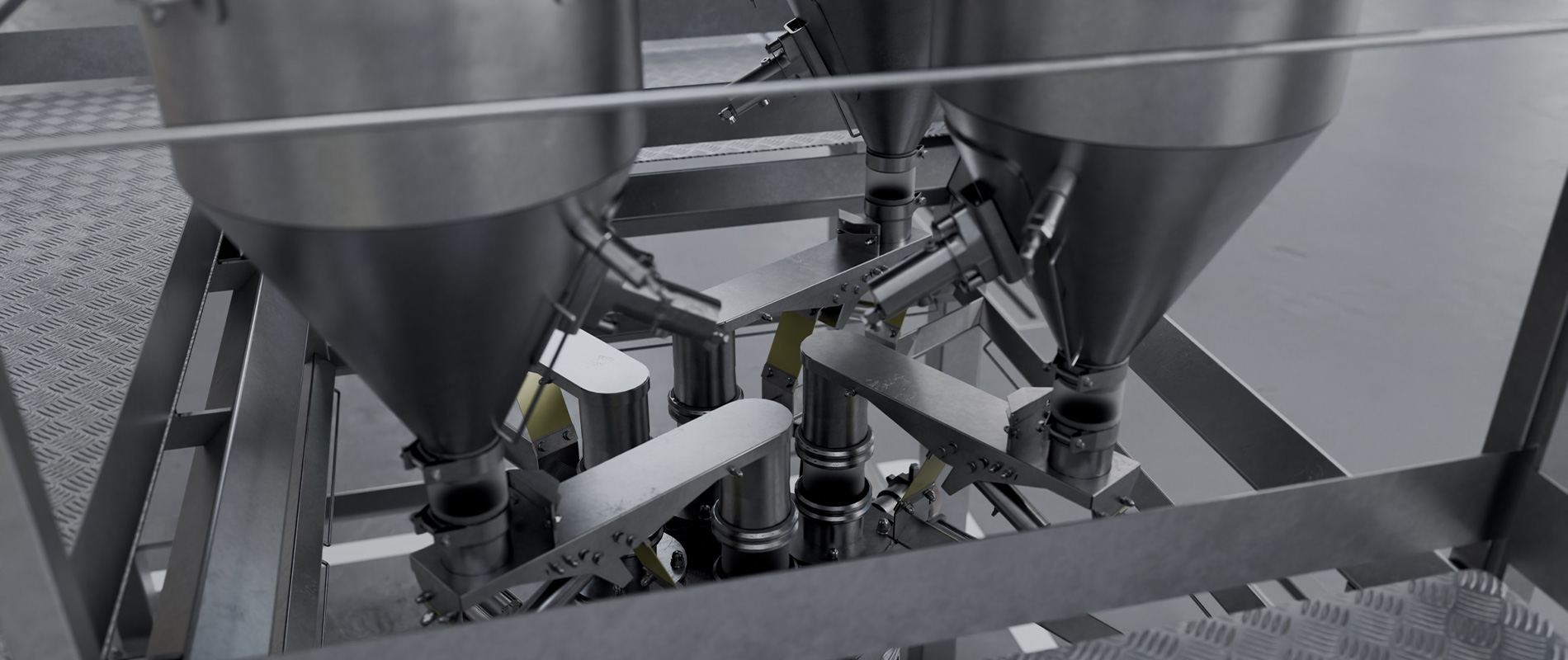

4. Cuando varios destinos comparten la misma línea

Compartir una línea entre varios destinos es casi siempre una buena decisión económica, y siempre es una decisión de proceso.

Una única línea que reparte hacia tres silos ahorra tubería, ahorra equipos y ahorra espacio.

El reparto se resuelve con válvulas desviadoras, que dirigen el producto hacia un destino u otro. Es una solución estándar y bien resuelta en la industria, con un matiz que conviene tener en el radar desde el principio.

Algunos diseños de válvula pueden retener una pequeña cantidad de producto, y en una instalación que alterna recetas o que maneja alérgenos, ese remanente es justo el tipo de detalle que después cuesta explicar en una auditoría.

Existen configuraciones pensadas específicamente para minimizar ese riesgo, y elegir una u otra depende de lo que se transporte.

La pregunta de fondo, por tanto, aparece mucho antes de comprar la válvula. ¿Qué productos van a compartir ese tramo y qué pasa si uno deja rastro del anterior?

Cuando la respuesta es «nada relevante», compartir línea es una excelente idea. Cuando la respuesta involucra un alérgeno, un principio activo o dos recetas que no deben mezclarse, la conversación deja de ser de presupuesto y pasa a ser de riesgo. Lo desarrollamos en su momento al hablar de contaminación cruzada y auditorías.

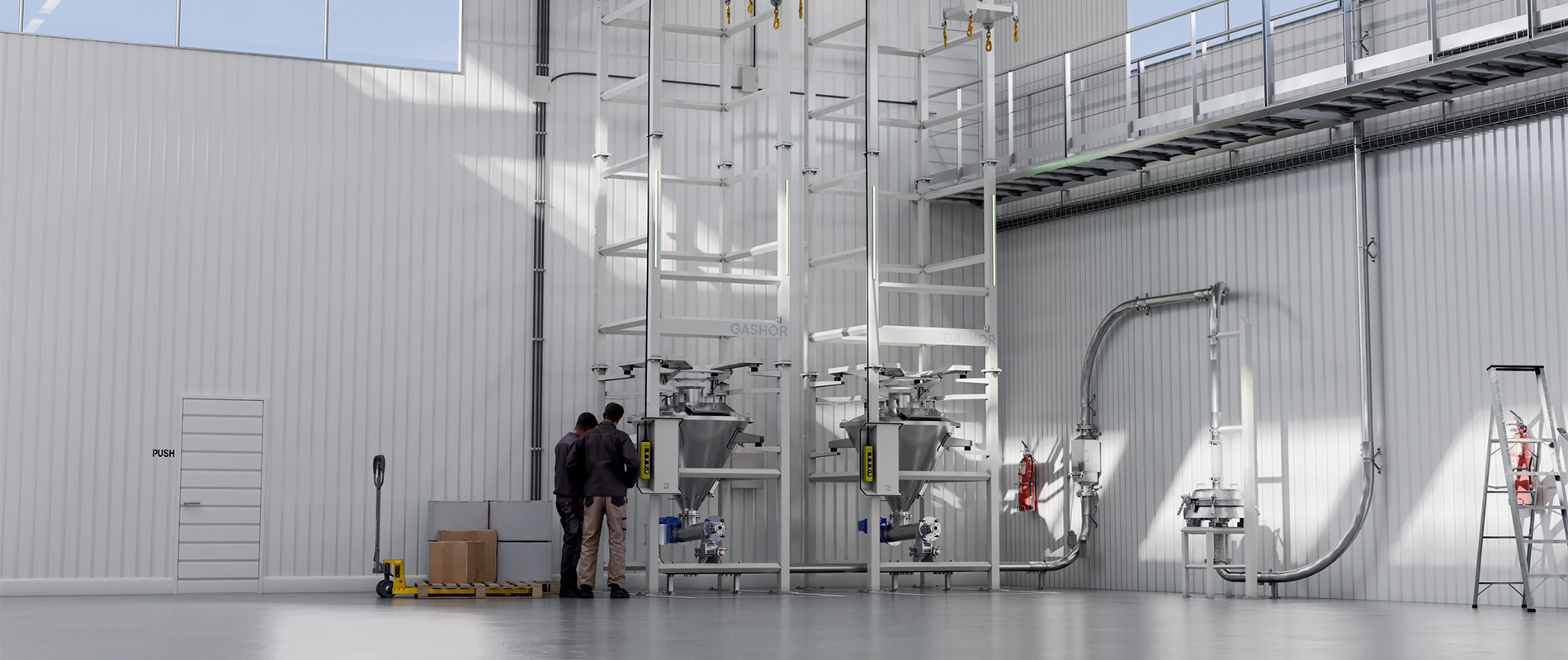

5. Las transiciones: donde el sistema deja de comportarse como un sistema

Los puntos donde el producto entra y sale del transporte suelen ser los que más problemas dan, y los que menos atención reciben en la fase de oferta. La descarga de un big bag, la boca de un silo, la entrada a una tolva de pesaje, el enlace con la estación de dosificación…

En esos puntos cambian la velocidad, la sección y a veces la tecnología. Un producto que viaja perfectamente por la tubería puede comportarse de otra manera en el momento de entrar o de salir de ella, y ahí es donde aparecen las retenciones, las fugas de polvo y las diferencias entre lo que se envía y lo que llega.

Es también donde se ve con más claridad la diferencia entre una instalación integrada y una suma de equipos correctos. Cada equipo puede cumplir su especificación y aun así el conjunto no funcionar, porque nadie se ocupó de lo que ocurre en las costuras.

Cuando el transporte se diseña junto con el almacenamiento del que sale y la dosificación a la que alimenta, esas transiciones dejan de ser una zona de nadie. Esa es la lógica con la que trabajamos el transporte neumático en Gashor.

6. Cómo saber si tu problema está en el equipo o en el recorrido

Hay una señal bastante fiable: si el problema aparece siempre en el mismo sitio de la línea, es probable que el recorrido tenga algo que ver. Un equipo que falla suele fallar de forma dispersa. Un trazado mal resuelto suele fallar con una puntualidad casi molesta.

Estas son las señales que, en nuestra experiencia, apuntan más al camino que a la máquina:

Lo que observas en planta	Lo que suele estar detrás
Atascos que se repiten siempre en el mismo tramo	Pérdida de velocidad en ese punto del recorrido, a menudo tras un giro o una subida
Un codo concreto que hay que sustituir mucho antes que el resto	Radio demasiado cerrado o velocidad excesiva en ese tramo
El caudal real se queda por debajo del previsto en el proyecto	Longitud equivalente mayor que la calculada
Consumo energético por encima de lo estimado desde el primer día	Resistencia del trazado superior a la contemplada al dimensionar
Diferencias entre lo que se envía y lo que llega al destino	Retenciones en transiciones, en desviadores o en puntos de acumulación
El sistema funciona con un producto y da problemas con otro	Trazado dimensionado para un comportamiento distinto al del ingrediente actual

Merece la pena detenerse en la última fila, porque es cada vez más frecuente. Muchas instalaciones que hoy dan problemas fueron correctas el día que se diseñaron. Lo que cambió después fue la receta, el proveedor del ingrediente, el volumen de producción o el número de referencias que pasan por la misma línea.

7. Corregir un trazado sin rehacer media planta

Un trazado mejorable casi nunca obliga a tirar la instalación. Es una de las ideas que más nos toca desmontar en las primeras reuniones, porque la sospecha de que la solución pasa por empezar de cero suele bloquear el proyecto antes de que nadie haya medido nada.

En la práctica, buena parte de las intervenciones sobre el recorrido son acotadas y por fases: cambiar el radio de una curva crítica, eliminar un giro innecesario redistribuyendo el apoyo de la tubería, revisar el diámetro de un tramo concreto, resolver de otra manera un punto de descarga problemático.

Ese trabajo tiene además una ventana natural. Los defectos se detectan produciendo, porque es entonces cuando aparecen los atascos, los ruidos y las diferencias de caudal. La intervención se planifica después, con la línea fría, en la parada que le toque a cada planta.

Es la misma lógica de intervenir solo donde duele que aplicamos al reacondicionamiento de instalaciones, y que en transporte neumático suele dar retornos rápidos porque actúa sobre un consumo y un mantenimiento que se pagan todos los días.

8. Qué llevar a la mesa antes de pedir un presupuesto

Si quieres ofertas comparables, la información sobre el recorrido tiene que ir en la petición, no aparecer durante la instalación. Esta es la lista corta de lo que cualquier ingeniería necesita para dimensionar en serio:

Dato	Por qué condiciona el trazado
Qué producto y cómo se comporta	Densidad, granulometría, fragilidad, abrasividad y tendencia a compactar marcan velocidades y radios
Qué caudal exige la producción	Define diámetro y presión, y con ello la tolerancia del sistema a un recorrido largo
Distancia horizontal y altura a salvar	Es la base de la longitud equivalente, con lo vertical pesando más
Cuántos giros impone la planta	Cada cambio de dirección suma resistencia, desgaste y un punto de riesgo
Cuántos orígenes y cuántos destinos	Determina si hay que compartir línea y con qué implicaciones de arrastre entre productos
Qué exigencia higiénica aplica	Alérgenos, cambios de receta y sector condicionan desviadores, uniones y accesos
Qué restricciones tiene el espacio	Estructuras, zonas de paso y alturas libres son las que acaban dibujando el recorrido
Qué crecimiento se prevé	Un trazado ajustado al milímetro de hoy puede quedarse corto con la referencia del año que viene

Esa última pregunta es la que menos se hace y la que más se acaba echando de menos. Una instalación se dimensiona también para la planta que vas a ser dentro de tres años.

9. Por qué dos presupuestos con los mismos equipos no son comparables

Porque el equipo es la parte visible del proyecto y el recorrido es el que decide cómo se comporta. Dos ofertas pueden listar el mismo soplante, el mismo diámetro de tubería y la misma tecnología, y describir instalaciones que trabajarán de forma muy distinta.

La diferencia suele estar en lo que no aparece en la tabla comparativa: cuántos codos contempla cada propuesta y con qué radios, qué margen de cálculo ha aplicado cada ingeniería, cómo resuelve cada una las transiciones y qué pasa cuando entra una referencia nueva.

Cuando dos precios se separan bastante con el mismo equipamiento, casi siempre hay una explicación técnica detrás. Vale la pena pedir que te la cuenten, porque esa conversación dice más del proveedor que la propia oferta.

10. Preguntas frecuentes

¿Cuánto penaliza un codo de 90 grados en transporte neumático?

Los métodos de cálculo habituales asignan a un codo de 90 grados el equivalente a entre 5 y 12 metros de tubería recta.

La horquilla depende del criterio empleado y del radio de la curva, con los codos de radio corto en la parte alta y los de radio largo en la parte baja. La conclusión práctica es que un giro pesa mucho más de lo que ocupa.

¿Cuántos cambios de dirección puede tener una línea?

No hay un número máximo, hay un presupuesto de pérdida de carga que se reparte entre distancia, altura y giros.

Una línea corta admite más codos que una línea larga con el mismo equipo. Lo razonable es diseñar el recorrido buscando el camino con menos giros que la planta permita, y resolver bien los que sean inevitables.

¿Qué radio conviene dar a las curvas?

Como referencia general, una relación entre radio y diámetro de tubería en torno a 8 a 14 suele ofrecer el mejor equilibrio entre pérdida de carga, desgaste y espacio ocupado.

Con productos frágiles o abrasivos suele convenir ir a radios más generosos, y existen codos de diseño específico para casos exigentes.

¿Hasta qué distancia se puede transportar un ingrediente?

Depende de la combinación de producto, caudal, presión disponible y recorrido, no de un número fijo.

El dato relevante es la longitud equivalente, que suma lo horizontal, lo vertical con mayor peso y las singularidades del camino. Dos instalaciones separadas por la misma distancia sobre el plano pueden estar a distancias equivalentes muy diferentes.

¿Puede una misma línea alimentar a varios destinos?

Sí, y es una configuración habitual y eficiente, resuelta con válvulas desviadoras.

El punto a valorar antes de decidirlo es qué productos comparten ese tramo, porque algunos diseños de válvula pueden retener una pequeña cantidad de material. En instalaciones con alérgenos o con cambios frecuentes de receta, esa elección conviene tomarla al principio del proyecto.

¿Cómo sé si mi problema es del equipo o del trazado?

Si el fallo aparece siempre en el mismo punto de la línea, el recorrido suele tener parte de responsabilidad.

Los atascos repetidos en un mismo tramo, un codo que se desgasta antes que el resto o un caudal por debajo del proyecto desde el primer día apuntan al diseño del camino más que a la máquina.

¿Se puede mejorar el trazado de una instalación existente?

En la mayoría de los casos sí, y sin rehacer la instalación completa.

Las actuaciones más frecuentes son acotadas: modificar el radio de una curva crítica, eliminar un giro, ajustar el diámetro de un tramo o resolver de otra forma un punto de descarga. Se detecta el problema produciendo y se interviene en la siguiente ventana de línea fría.

¿Qué información necesita el ingeniero para darme un presupuesto serio?

El comportamiento del producto, el caudal, la distancia y la altura, el número de giros que impone la planta, cuántos orígenes y destinos hay, la exigencia higiénica del sector y las restricciones de espacio.

Con esos datos, dos ofertas se pueden comparar. Sin ellos, se comparan listas de equipos.

11. Cómo trabajamos esto en Gashor

Llevamos desde 1959 diseñando instalaciones sobre plantas reales, con sus columnas en medio, sus alturas limitadas y sus zonas de paso que no se pueden invadir. Esa es la parte del oficio que no cabe en un catálogo y que hoy aplicamos en más de quince países.

Nuestra forma de abordar un proyecto de transporte neumático se apoya en cuatro áreas que trabajan juntas:

• Gashor Consulting: el diagnóstico previo del proceso y de la instalación, antes de proponer nada. Es donde se mide el recorrido real.
• Gashor Industry: diseño y fabricación a medida en Zizurkil, ajustados a la planta que tienes.
• Gashor Innovation: automatización e inteligencia artificial industrial que analiza más de 130 variables del proceso, siempre en tus propios servidores.
• Gashor Services: puesta en marcha, mantenimiento y repuestos durante toda la vida útil, con equipo local en España, México y Sudáfrica.

Elegir la tecnología suele ser la parte rápida de un proyecto. El recorrido se dibuja encima de tu planta, y es el que va a acompañarte los próximos quince años.

Por eso nuestras conversaciones empiezan mirando el camino que tiene que hacer tu ingrediente, antes que el equipo que lo va a mover.

Si tienes un proyecto sobre la mesa o una línea que lleva tiempo dando problemas siempre en el mismo punto, cuéntanos por dónde pasa tu ingrediente. Ese suele ser el mejor sitio para empezar.
